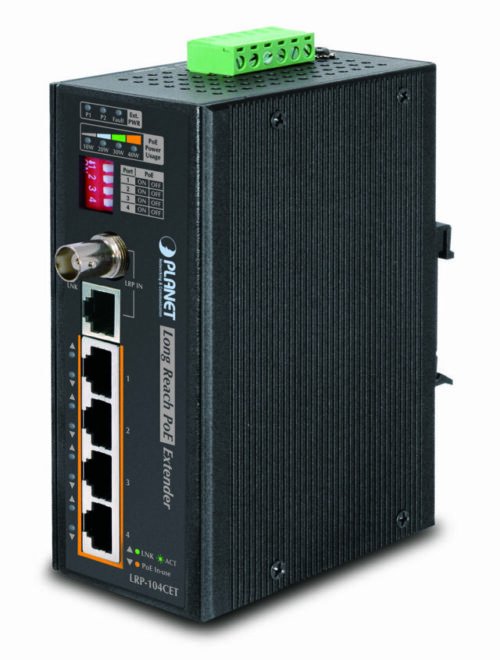

Planet LRP-104CET
Artikelnr. Pl_LRP-104CET
- Industriële LRP
- 1-poort in 4-poort uit
- Long Reach PoE
- Voor coax EN UTP LRP
- 120Watt voor 4 poort max uit
Op voorraad (1)
Bestel nu, wij verzenden maandag.
1 op voorraad
- 15 jaar Intercel-partner
- Persoonlijk advies, 085 401 9230
Gecontroleerd doorFrans Maas Specificaties
| PoE Power | High Power |
|---|---|
| Netwerksnelheid | 10/100 Mbps |
| Poe Type | Extender |
| Aantal Poorten | 4-poort |
| PoE Norm | IEEE 802.3af/at |
| Hardware Specifications | |
| Ethernet Interface | ■ Copper Ports • Four 10/100BASE-TX RJ45 auto-MDI/MDI-X ■ PoE Injector Ports • Four ports with 802.3at/af PoE injector function with Port-1 to Port-4 ■ Functionality • Four DIP switches to control PoE output on or off with Port-1 to Port-4 ■ PoE Standards Compliance • IEEE 802.3at Power over Ethernet Plus/PSE ■ PoE Type • End-span ■ PoE Power output • 52V DC, PoE output depends on LRP Injector or LRP Switch • 52V DC, 25 watts per port (external DC input) ■ Cabling • Ethernet: 10BASE-T: 2-pair UTP Cat.3, 4 and 5 • Ethernet: 100BASE-TX: 2-pair UTP Cat.5, 5e and 6 ■ Maximum Distance • 100m ■ Maximum Frame size • 1522 bytes |
| Long Reach PoE Interface | ■ Connectivity • One BNC female Long Reach PoE over Coaxial PD • One RJ45 connector Long Reach PoE over UTP PD ■ Power Input • 44~ 56V DC ■ Power Pin Assignment • BNC center pole: DC+ • BNC shield: DC- • RJ45 Pins 1, 3, 5, 7: VCC+ • RJ45 Pins 2, 4, 6, 8: VCC- ■ Cabling • Coaxial cable: 75 ohm • RG-6/U cable, less than12Ω/1000 ft. • RG-59/U cable, less than 30Ω/1000 ft. • Cat. 3, 4, 5, 5e UTP cable (100 meters, max.) • EIA/TIA-568 100-ohm STP (100 meters, max.) ■ Maximum Distance • Coaxial - Max. 200m with PoE+ output (656ft.) - Max. 100m with PoE output (3,280ft.) • UTP - Max. 500m with PoE+ output (1,640ft.) ■ Long Reach Ethernet Stan dard • IEEE 1901 ■ Modulation Type • Wavelet-OFDM ■ Security • 128-bit AES encryption ■ Frequency Band • 2 ~ 28 MHz ■ Encryption • AES 128-bit ■ LRP Compatibility • With power over coaxial input - LRP-101CH – 1-Port LRP Injector - LRP-822CS – 8-Port LRP over Coax Switch - LRP-1622CS – 16-Port LRP over Coax Switch • With power over UTP input - LRP-101UH – 1-Port LRP Injector |
| LED Indicator | 3 x LED for External Power Supply: DC Power 1 (Green) DC Power 2 (Green) Power Fault ( Red ) 4 x LED for PoE Usage: 10W/20W/30W/40W (Green) 2 x LED for Long Reach PoE In: PWR (Green) LNK (Green) 2 x LED for each RJ45 interface (Port-1 and Port-4): 10/100Mbps LNK/ACT (Green) PoE-in-use (Orange) |
| Installation | DIN rail kit and wall-mount kit |
| Dimensions (W x D x H) | 135 x 87.8 x 56 mm |
| Weight | 644g |
| Power Requirements | 44~56V DC power over coaxial input DC 24~48V, redundant power with polarity reverses protection function |
| Power Consumption/Dissipation | 130 watts/446BTU (Ethernet with PoE Full Loading) |
| Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Enclosure | Aluminum case |
| Standards Conformance | |
|---|---|
| Standards Compliance | IEEE 802.3 Ethernet/10BASE-T IEEE 802.3u Fast Ethernet/100BASE-TX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3at Power over Ethernet Plus |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC60068-2-32 (free fall) IEC60068-2-27 (anti-shock) IEC60068-2-6 (anti-vibration) |
| Environment | |
| Temperature | Operating: -20~70 degrees C Storage: -25~75 degrees C |
| Humidity | Operating: 5~95% (non-condensing) Storage: 5~95% (non-condensing) |
| Performance | |
| Coaxial Performance | |
| Distance | Data Rate (Upload/Download) 802.3af/at PoE Total Output Capability |
| Remote LRP Power through BNC W/56VDC IN | Remote LRP Power by LRP-822CS/LRP-1622CS Local DC Power through Terminal Block |
| 200m | 91/88 Mbps 24W 18W/19W 120W |
| 400m | 89/87 Mbps 21W 14W/16W 120W |
| 600m | 83/81 Mbps 15W 10W/12W 120W |
| 800m | 68/69 Mbps 11W 7W/8W 120W |
| 1000m | 57/60 Mbps 8W -- 120W |
| UTP Performance | |
| Distance | Data Rate (Upload/Download) 802.3af/at PoE Total Output Capability |
| Remote LRP Power through RJ45 W/56VDC IN | Local DC Power through Terminal Block |
| 100m | 90/87Mbps 24W 120W |
| 200m | 76/77Mbps 21W 120W |
| 300m | 54/61Mbps 20W 120W |
| 400m | 39/47Mbps 20W 120W |
| 500m | 14/18Mbps 20W 120W |
| *As there are various resistance values in the category of RG-59/U or RG-6/U cable, the actual data rate will vary on the quality of the copper wire and environmental factors. | |
| **Depending on what the DC/PoE power input and the length of coaxial cable are. | |
Toepassingen
- Één voeding voor Meerdere Gevoede Apparaten OplossingDe PLANET Long Reach PoE oplossing is ontworpen om gelijktijdig IP Ethernet transmissie te verlengen en voeding te injecteren in een 802.3af/at PoE compatibel apparaat (PD) over een afstand, groter dan de 100 meters limiet van het Ethernet. De oplossing werkt in sets voor een point to point en point to multi-point verbindingen.Point to Multi PointsType 1: LRP voeding op afstand over BNC/RJ45 met DC 56V inputDe LRP-101 Injector die gevoed wordt middels IEEE 802.3at/af PoE of DC power adapter, verzendt data en power over coax/ UTP kabel naar de LRP-104CET extender. Een IEEE 802.3at/af compatibel PoE PD zal dan automoatisch worden gevoed door de LRP-104CET via UTP bekabeling.
- Type 2: Lokale Voeding met Externe DC Input (DC 24V~48V)De LRP-101 Injector die gevoed wordt middels IEEE 802.3at/af PoE of DC power adapter, verzendt data en power over coax/ UTP kabel naar de LRP-104CET extender die gevoed wordt door een externe DC voeding. Een IEEE 802.3at/af compatibel PoE PD zal dan automoatisch worden gevoed door de LRP-104CET via UTP bekabeling.
- Multi Points to Multi Points:Type 1: LRP Voeding op afstand over BNC met DC 56V inputDe LRP Switch, gevoed door zichzelf, verzendt data en power over coax kabel naar de LRP-104CET extender die gevoed wordt door een externe DC voeding. Een IEEE 802.3at/af compatibel PoE PD zal dan automoatisch worden gevoed door de LRP-104CET via UTP bekabeling.
- Type 2: Lokale Voeding met Exnerne DC input (DC 24V~48V)Gevoed door Externe DC Power verzendt de LRP Switch Powered by external DC power, the LRP Switch transmits data through coaxial cable to the LRP-104CET extender. An IEEE 802.3at/af compliant PoE PD will then automatically be powered by the LRP-104CET via UTP cabling.
Omschrijving
PLANET Long Reach PoE Oplossingen zijn ontworpen om de IP Ethernet transmissie uit te breiden en gelijktijdig vermogen te injecteren in een op astand 802.3af/at PoE compatibel gevoed apparaat (PD) over meer dan de 100 meter limiet van het Ethernet.
Perfecte1-tot-4 PoE over Coax/UTP Extender onder Zware Omstandigheden
De LRP-104CET, een PLANET Long Reach PoE oplossing, is een industiele Enkel-poort Long Reach PoE naar 4-poort 802.3af/at PoE Extender uitgevoerd in een sterke robuuste IP30 behuizing. Het biedt lange-afstand data en power transmissie over elke bestaande coax, UTP, twisted-pair kabel or draden over afstanden tot 1,000m en converteert de voeding naar de standaard 802.3af/at PoE over nog eens 100-meter Ethernet kabel die verbonden is met gelijktijdig vier PD's op afstand. De LRP-104CET levert één-naar-mulit applicaties voor een werking die geen instelling nodig heeft en kan worden toegepast in klimatologisch veeleisende omgevingen met een wijde termperatuur range van -20 tot 70 graden C. Het maakt de installatie van op afstand gevoede PoE apparaten eenvoudiger en efficiënter.


IP Ethernet en Power over Grote Afstand
De LRP-104CET levert een Long Reach PoE oplossing voor het toevoegen van PoE poorten zonder meer bekabeling te trekken en creeert hierdoor een meer flexibele netwerk applicatie zonder een externe voedingsadapter nodig te hebben.
Een normale UTP kabel kan tot slechts 100 meter worden gebruikt, maar met de LRP-104CET, kan de afstand van PoE netwerken worden uitgebreid naar 1,000 meter (3,280ft.) wanneer deze samenwerkt met een PLANET LRP injector of LRP switch over een 75 ohm coax kabel of tot 500 meter (1,640ft.) over een twisted-pair UTP kabel, zonder de kwaliteit van video transmissie te beïnvloeden. Hierdoor maakt de unit de noodzaak voor een extra stopcontact overbodig daar de enkele voeding de energie kan verzorgen voor een PoE PD over lange afstanden via de LRP-104CET.

Twee Types Voeding Ingang: LRP voeidng op afstand door BNC/RJ45 en Lokale Voeding
In de Long Reach PoE mode, is het LRP-104CET PoE budget afhankelijk van het uitgangsvermogen van de Long Reach Poe Injector of Long Reach Switch, maar met een Externe DC Power input, is het mogelijk het PoE budget te vergroten naar 120W. Dit betekent dat de vier IEEE 802.3at PDs (powered device) gevoed kunnen worden door de LRP-104CET. De unit biedt ook een sterk dual power input systeem (Dual 24V~48V DC) iingebouwd in het automatiseringsnetwerk om zo de systeembetrouwbaarheid en uptime te verbeteren.

Installatie zonder Configureren
De LRP-104CET kan direct worden gebruikt, zonder dat men de unit moet configureren en is compatibel met allerlei IP netwerk protocollen. Daarna laten de uitgebreide diagnostische LED's en de PoE Power verbruik LED's op het frontpaneel de status van de individuele poorten en het gehele systeem zien. De DIP switch kan door ON en OFF schakelen de PoE output van elke poort beheren, hierdoor kan de beheerder het netwerk efficient managen.
Stabiele Prestaties onder Zware Omstandigheden
De PLANET Long Reach PoE Extender is de perfecte oplossing om de afstand voor het verzenden van data en voeding te verlengen in loodsen, parkeerplaatsen, campussen, casinos en veel meer toepassingen. De unit kan stabiel functioneren bij een temperatuur range van -20 tot 70 graden C waardoor de unit toegepast kan worden in elke zware omgeving. Doordat er geen voedingsbron nodig wordt de installatie van een PoE gevoed apparaat op afstand eenvoudiger en veel efficiënter.
